履带芯金铁齿专用荧光国产AV片毛片麻豆久久控制面板图示说明
HCDG-2000型输送式履带芯金铁齿专用荧光国产AV片毛片麻豆久久控制面板由铝板印制,模具冲孔而成,由主控制面板、辅助控制面板组成,主控制面板位于上料位由上料操作者控制,辅助控制面板位于观察位,由磁痕观察者控制。
详细功能图示在下面列表介绍;如有疑问及任何关于履带芯金铁齿国产AV片毛片麻豆久久方面的咨询及采购需求可随时联系91麻豆国产福利在线观看公司,91麻豆国产福利在线观看竭诚欢迎您的来电。

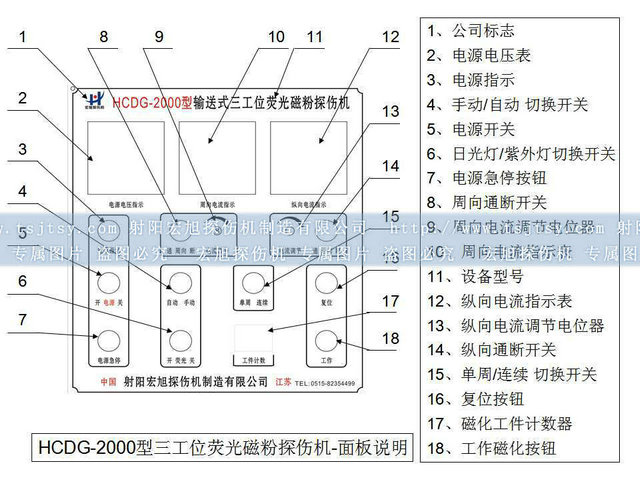

主操作面板
序号 |
名称 |
功能说明 |
1 |
公司标志 |
指示“射阳91麻豆国产福利在线观看探伤机制造有限公司”公司标志 |
2 |
电源电压表 |
指示电源电压是否正常 |
3 |
电源指示 |
指示设备接通电源 |
4 |
手动/自动 切换开关 |
切换设备“手动”“自动”状态 |
5 |
电源开关 |
为设备工作电源开关, 右旋为开,左旋为关 |
6 |
荧光灯开关 |
可对紫外灯与日光灯开关切换控制 |
7 |
急停按钮 |
在“手动”“自动”状态下通过该按钮随时切断电源 |
8 |
周向通断开关 |
接通时允许周向磁化,断开时不允许周向磁化 |
9 |
周向电流调节电位器 |
调节周向电流大小 |
10 |
周向电流指示表 |
指示周向磁化电流大小 |
11 |
设备型号 |
指示设备的具体型号 |
12 |
纵向电流指示表 |
指示纵向磁化磁势大小(指示电流乘以线圈匝数) |
13 |
纵向电流调节电位器 |
调节纵向磁势的大小 |
14 |
纵向通断开关 |
接通时允许纵向磁化,断开时不允许纵向磁化 |
15 |
单周/连续 切换开关 |
在“自动”状态下可控制自动程序单次运行或连续运行 |
16 |
复位按钮 |
在“自动”状态下按下按钮将自动程序复位初始状态。 |
17 |
磁化工件计数器 |
在“自动”状态下对每次磁化检测计数(1*3) |
18 |
磁化工作按钮 |
在“手动”状态下按下对工件充磁 |
在“自动”状态下按下启动设备的自动功能 |

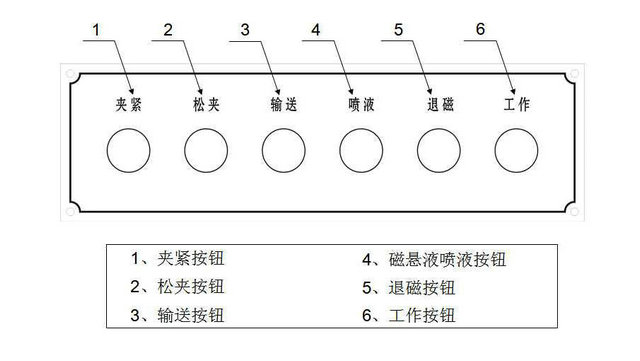

辅助操作面板
序号 |
名称 |
功能说明 | |
1 |
夹紧按钮 |
在“手动”状态下按下对气缸控制松开工件 | |
2 |
松夹按钮 |
在“手动”状态下按下对气缸控制松开工件 | |
3 |
输送按钮 |
在“手动”状态下按下对电机控制旋转工件 | |
4 |
磁悬喷液按钮 |
在“手动”状态下按下控制磁悬液喷或关 | |
在“自动”状态下按下不动, 按“夹紧”加一秒喷液时间 按“松夹”减一秒喷液时间 | |||
5 |
退磁按钮 |
在“手动”状态下按下对气缸控制夹紧工件 | |
6 |
工作按钮 |
在“手动”状态下通过该按钮对工件磁化 | |
在“自动”状态下通过该按钮启动设备自动功能 | |||
注明 |
本机另配有专用脚踏开关 |
在“手动” |
状态下踩下该开关对工件磁化 |
在“自动” |
状态下踩下该开关启动设备自动功能 |
注明:辅助控制面板有固定式与可滑动两种安装方式,具体定型可按需定制。
